ОТК и соосность базы
Токарная ЧПУ-обработка ручьев и посадочного отверстия за 1 установ. Радиальное биение до 0.02 мм.
ВЧ50, Ст45, Д16Т
Изготовление из высокопрочного чугуна, объемно закаленной стали или облегченных анодированных сплавов.
Любой тип посадки

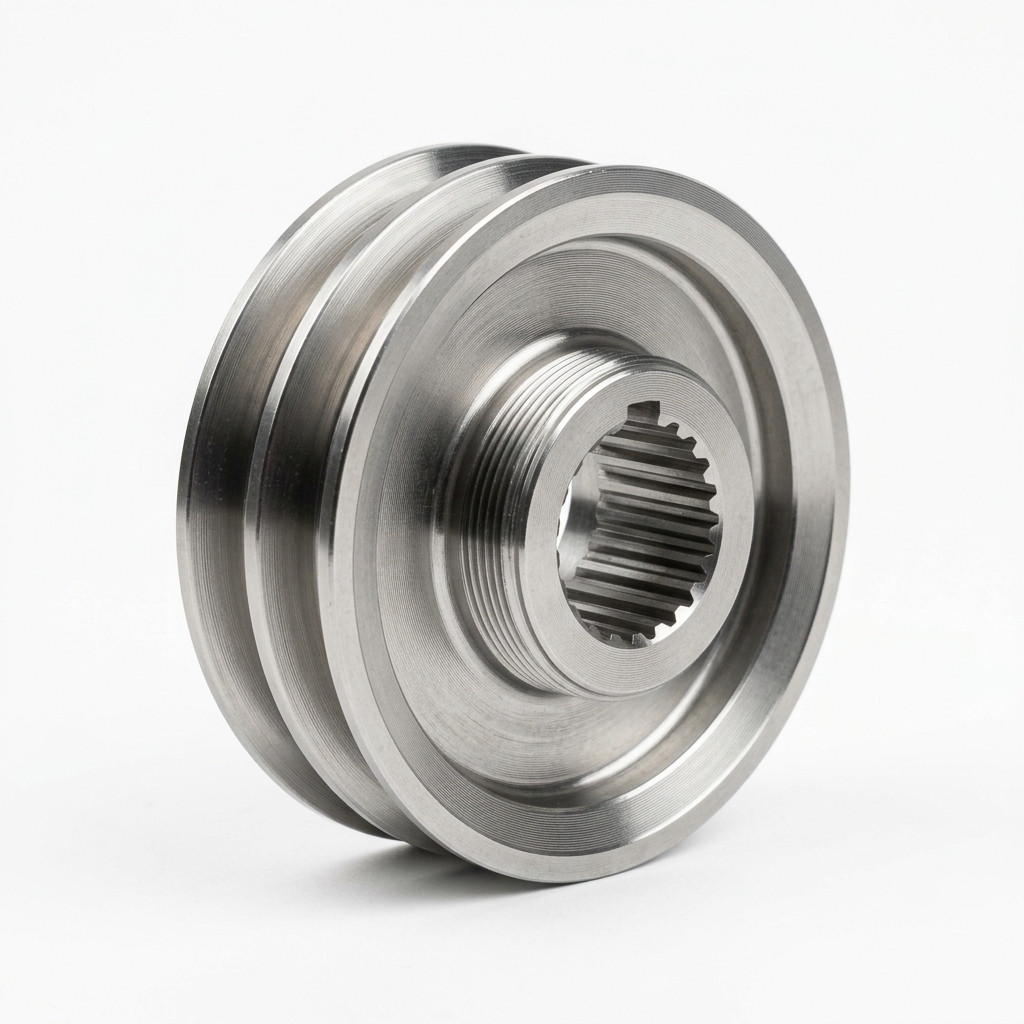

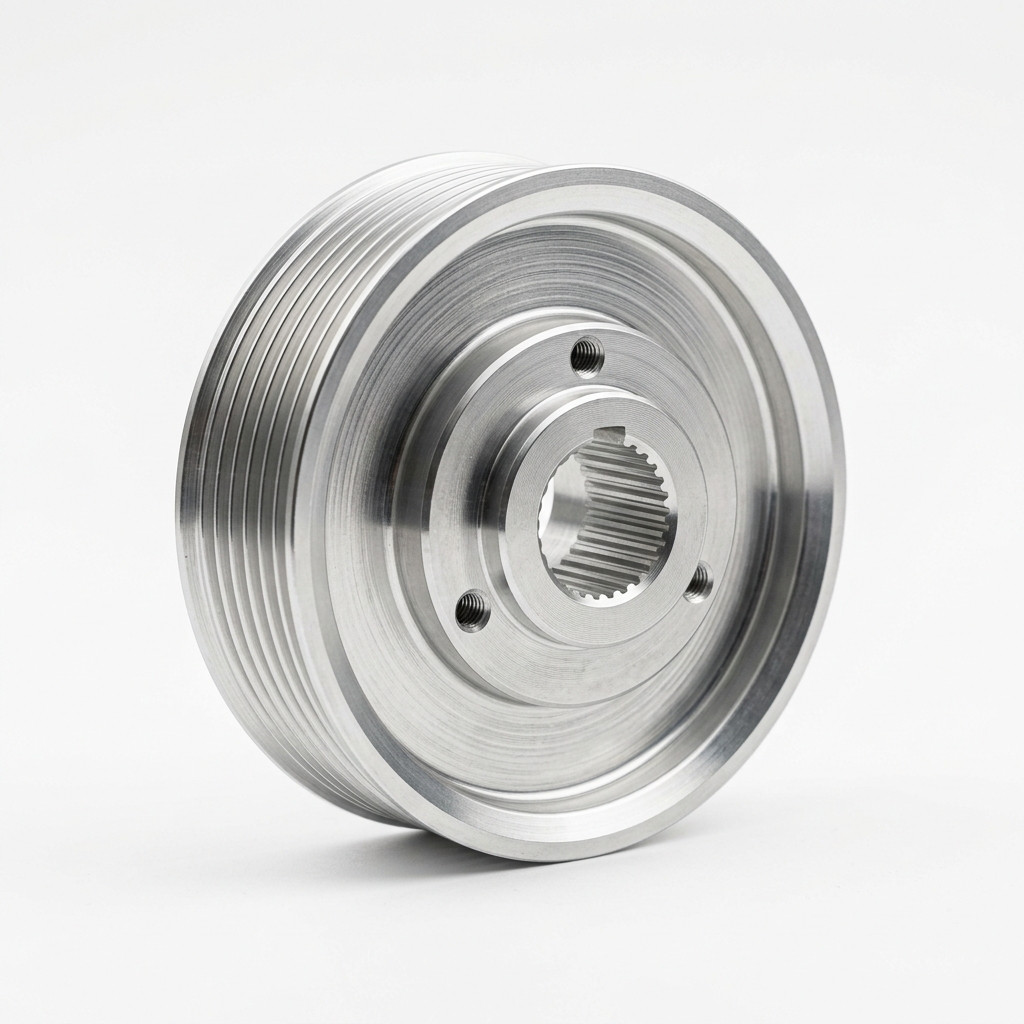

Резьбовые ступицы под обгонные муфты OAP, шлицевые отверстия (ГОСТ 6033), шпоночные пазы (ГОСТ 23360).
СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

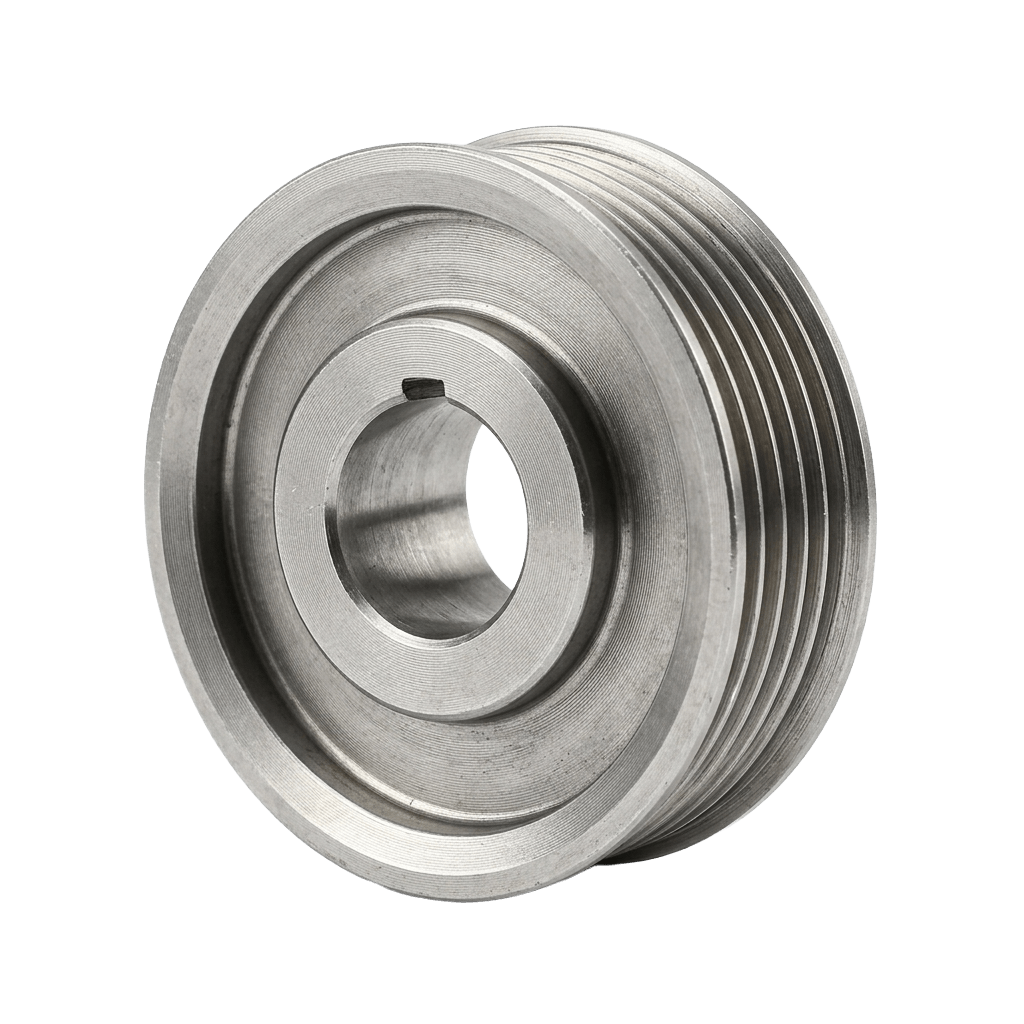

Серийное производство шкивов привода вентилятора и гидромуфты
Шкив вентилятора работает в условиях переменных динамических нагрузок и высоких температур подкапотного пространства. Мы изготавливаем облегченные дисковые и монолитные шкивы привода крыльчатки с прецизионной проточкой ручьев (профили A, B, SPB, 6PK, 8PK, 10PK), исключающие проскальзывание и перегрев двигателя.
Шкивы гидромуфты
Токарно-фрезерная ЧПУ-обработка корпусных шкивов для гидромуфт привода вентилятора дизелей ЯМЗ и КАМАЗ с обеспечением соосности посадочных баз.
Натяжные и обводные шкивы
Изготовление стальных и чугунных шкивов натяжителя ремня привода вентилятора с проточкой посадочных гнезд под запрессовку подшипников с допуском H7.
Многоручьевые шкивы вентиляторов
2–4 ручьевые шкивы для привода крыльчаток охлаждения радиаторов карьерной, строительной техники и промышленных винтовых компрессоров.
ЭЛЕКТРООБОРУДОВАНИЕ И АВТОЭЛЕКТРИКА

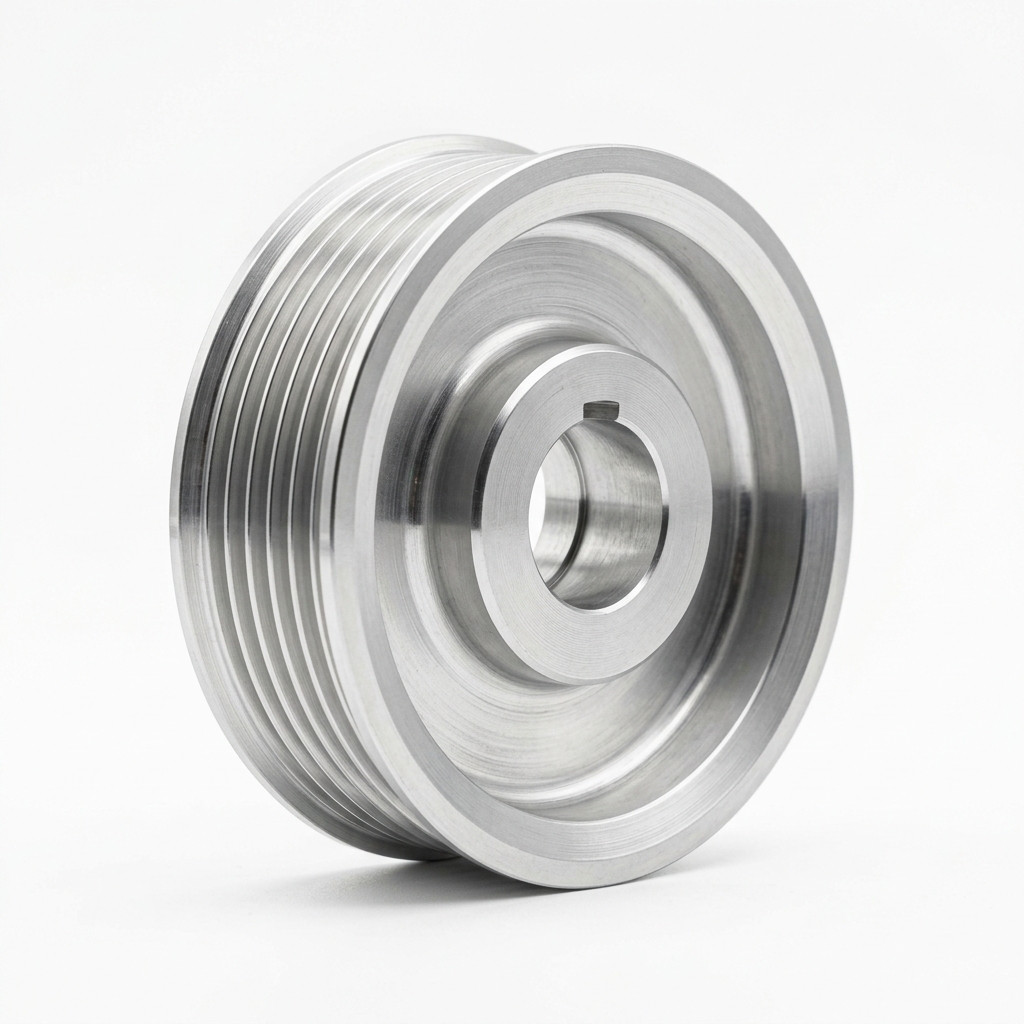

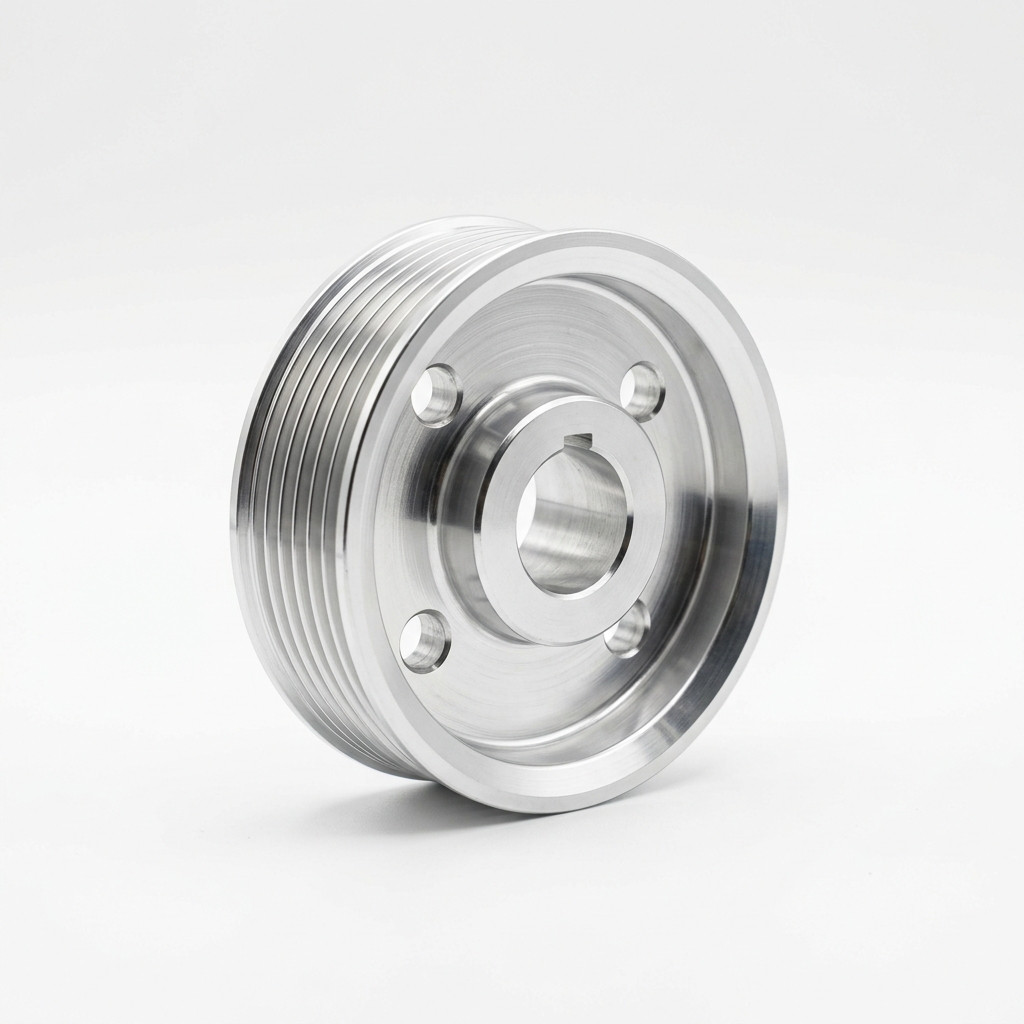

Изготовление шкивов генератора (клиновые и поликлиновые PK)
Шкивы автомобильных и тракторных генераторов вращаются со скоростью до 12 000 об/мин при передаточных отношениях 1:2.5 – 1:3. При такой частоте биение или погрешность угла ручья вызывает мгновенный перегрев подшипников генератора. ЧПУ-обработка Тишлер гарантирует чистоту поверхности ручьев Ra 0.8 и сбалансированность детали.
Конструктивные исполнения:
- Поликлиновые ручейковые шкивы: 4PK, 6PK, 8PK, 10PK с точной калибровкой шага 3.56 мм.
- Одно- и двухручьевые клиновые: профили 0(Z), A, B с посадкой под шпоночный паз ГОСТ 23360-78.
- Корпуса под обгонные муфты: проточка внутренних полостей и резьбы под установку механизма свободного хода.
- Материалы: сталь 40Х (с термообработкой ТВЧ), конструкционная сталь 45, алюминий Д16Т с защитным анодированием.
Технические параметры:
- Диапазон наружных диаметров: от 45 до 160 мм.
- Шероховатость рабочих граней: Ra 0.8 (минимальный абразивный износ ремня).
- Допуск цилиндричности и соосности отверстия: до 0.01 мм.
ПРИМЕНЯЕМОСТЬ ПО МАРКАМ И ДВИГАТЕЛЯМ
Серийные шкивы для автотракторной техники и дизелей
| Марка техники / Двигатель | Узел применения | Тип профиля и ручьи | Материал | Серийность |
|---|---|---|---|---|
| МТЗ Беларус (Д-240, Д-245, Д-260) | Шкив генератора, шкив помпы и коленвала | Клиновой профиль А, поликлиновой 6PK/8PK | Чугун СЧ20 / Сталь 45 | Партии от 100 до 10 000 шт. |
| ЯМЗ-534, ЯМЗ-536, ЯМЗ-650 (МАЗ, УРАЛ) | Шкив привода вентилятора, шкив генератора | Поликлиновой 8PK, 10PK (с подшипником) | Высокопрочный чугун ВЧ50, Сталь 40Х | Партии от 50 до 5 000 шт. |
| КАМАЗ (дв. 740 Евро-2/3/4/5) | Шкив гидромуфты, шкив генератора, натяжные ролики | Клиновые 2-ручьевые I/II, поликлиновые 8PK | Чугун СЧ20, Сталь 45 ТВЧ | Партии от 100 до 10 000 шт. |
| ГАЗель NEXT / Бизнес (Cummins ISF 2.8) | Шкив вентилятора (5270363), шкив генератора | Поликлиновой профиль 6PK / 8PK | Сталь 45, Алюминий Д16Т | Партии от 100 до 20 000 шт. |
| Импортные дизели (Deutz, Perkins, Weichai) | Шкивы навесных агрегатов и вентилятора | По чертежам и каталожным образцам | ВЧ50, Ст40Х, Д16Т | Партии от 50 до 3 000 шт. |
СЕРИЙНЫЙ КОНТРАКТ
Поставки шкивов для заводов-производителей и оптовых сетей
Серийность от 50 до 20 000 шт.
Производство партий под конвейерную сборку или оптовые складские программы автозапчастей.
Изготовление по образцу / артикулу
Разработка конструкторской документации и 3D-моделей по предоставленным изношенным образцам или каталожным номерам.
Экспорт в РФ без растаможки
Отгрузки в любые регионы России. Консервация деталей, надежная упаковка в ящики и на палеты.
РАСЧЕТ ПАРТИИ ШКИВОВ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА
Запросить расчет стоимости и сроков производства
Отправьте чертеж, эскиз или каталожный артикул узла (PDF, DWG, STEP, фото шильдика) и укажите требуемый объем партии. Инженеры Тишлер предоставят расчет за 24 часа.
