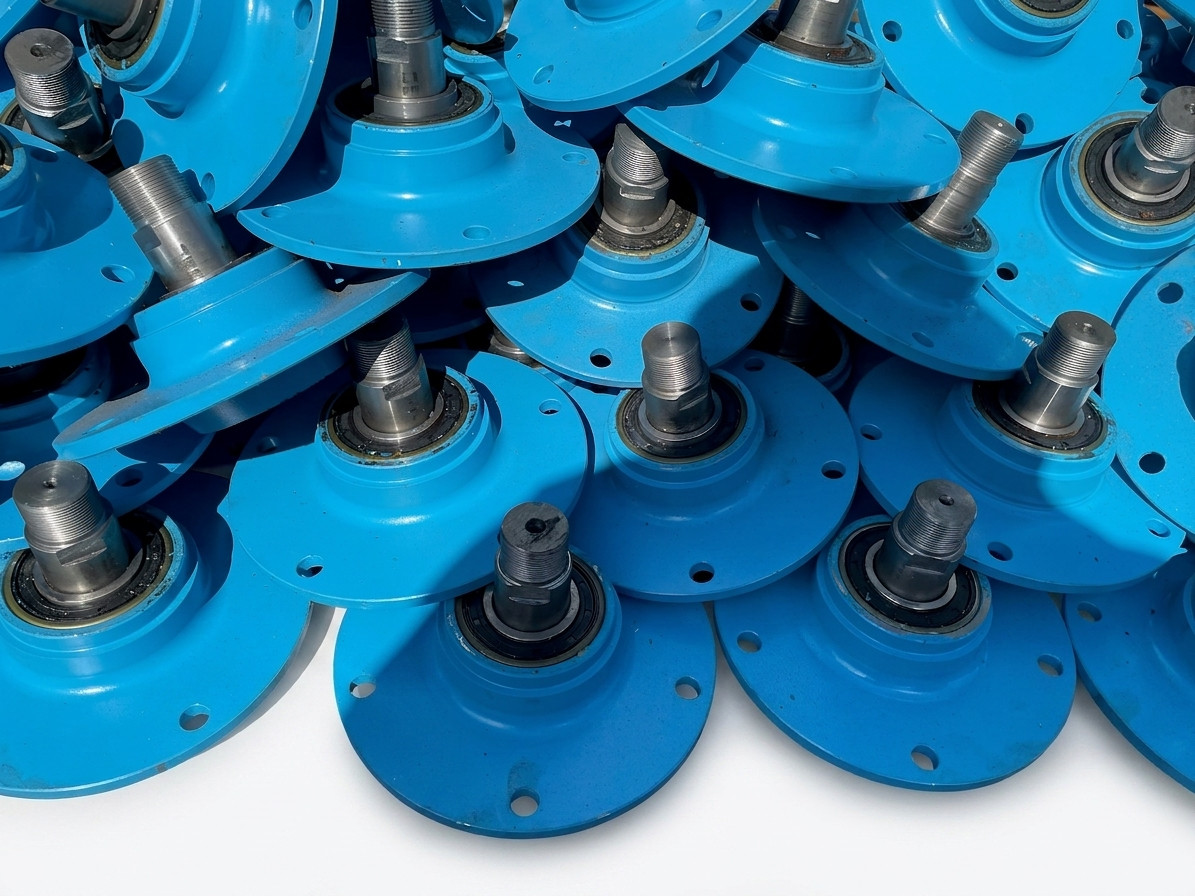

Ступичные узлы для посевных агрегатов и борон Lemken Rubin

Задача заказчика

Ступичный узел в дисковой бороне или посевном агрегате работает в тяжёлых условиях: постоянное вращение под нагрузкой, ударные воздействия от почвы и камней, абразивный износ. Это не декоративная деталь — от её геометрии и прочности напрямую зависит, сколько узел проработает в поле без обслуживания.

Заказчику требовалась партия ступичных узлов взамен оригинальных — с сохранением посадочных размеров и рабочей геометрии, чтобы узел без проблем вставал на технику Lemken Rubin. Для такой детали обязательны:

• точное соответствие посадочных размеров сопрягаемым деталям агрегата;
• соосность и правильная геометрия рабочих поверхностей;
• точное расположение и профиль резьбовых соединений;
• стабильная повторяемость размеров в пределах партии;
• прочность конструкции, достаточная для работы под ударной и циклической нагрузкой;
• чистота посадочных поверхностей под подшипники и уплотнения.

Технология производства

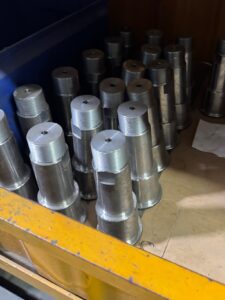

Заготовка. Обработка начинается с подготовки заготовки и определения технологических баз. Для ступичного узла, работающего под ударной нагрузкой, важно с самого начала исключить биение и смещение оси — любая неточность на этом этапе потом отзовётся вибрацией и ускоренным износом подшипников в узле.

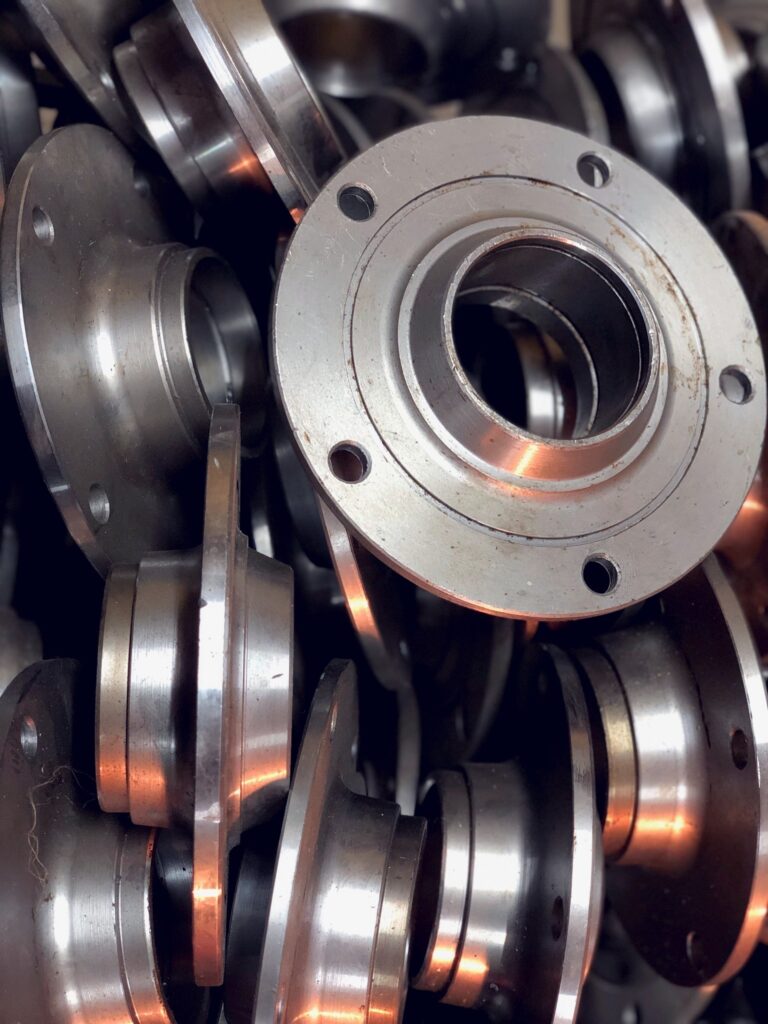

Токарная обработка. На станке формируются основные цилиндрические поверхности, посадочные места под подшипники, торцы и переходы между диаметрами. Здесь задаётся соосность всех рабочих поверхностей узла — параметр, который нельзя «поправить» на последующих операциях.

Фрезерная обработка. Отдельные элементы ступичного узла — крепёжные площадки, пазы, плоскости под сопряжение с рамой или диском бороны — обрабатываются фрезерованием. Это позволяет получить точную геометрию элементов, которые не сделать одним точением, и обеспечить корректную стыковку узла с остальной конструкцией агрегата.

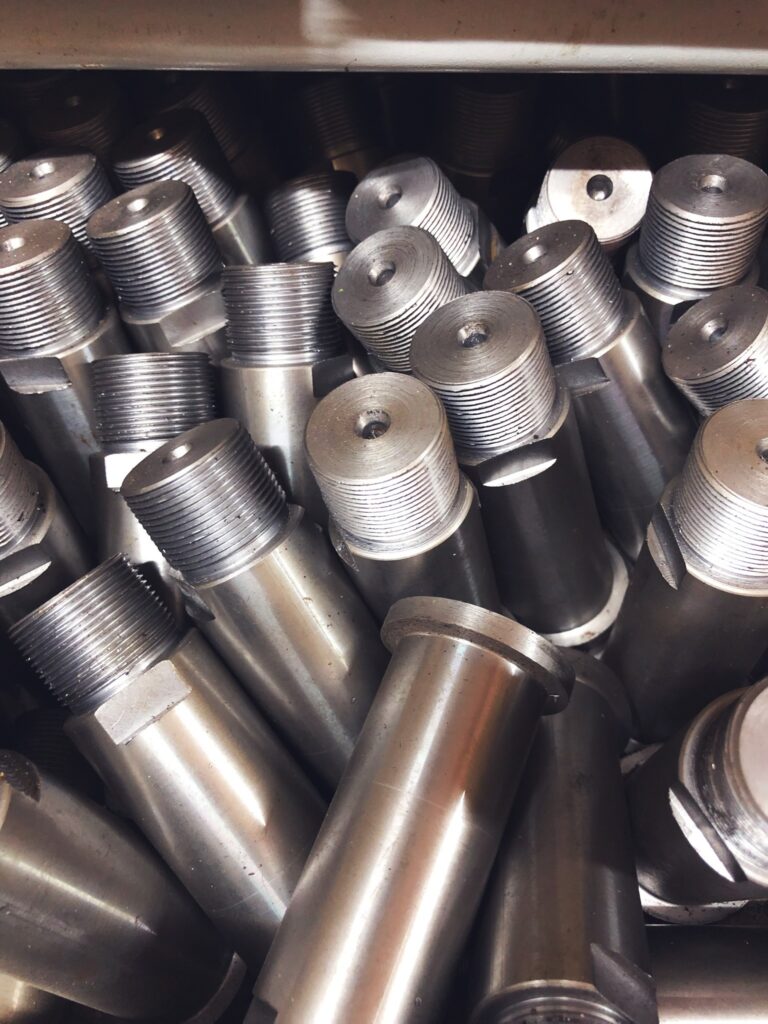

Резьбонарезание. На резьбовых участках нарезается внутренняя и наружная резьба под крепёж и сборку узла. Контролируются профиль и шаг резьбы, диаметры, длина резьбового участка и соосность резьбы относительно корпуса детали — от этого зависит, насколько надёжным будет соединение при вибрационных нагрузках в поле.

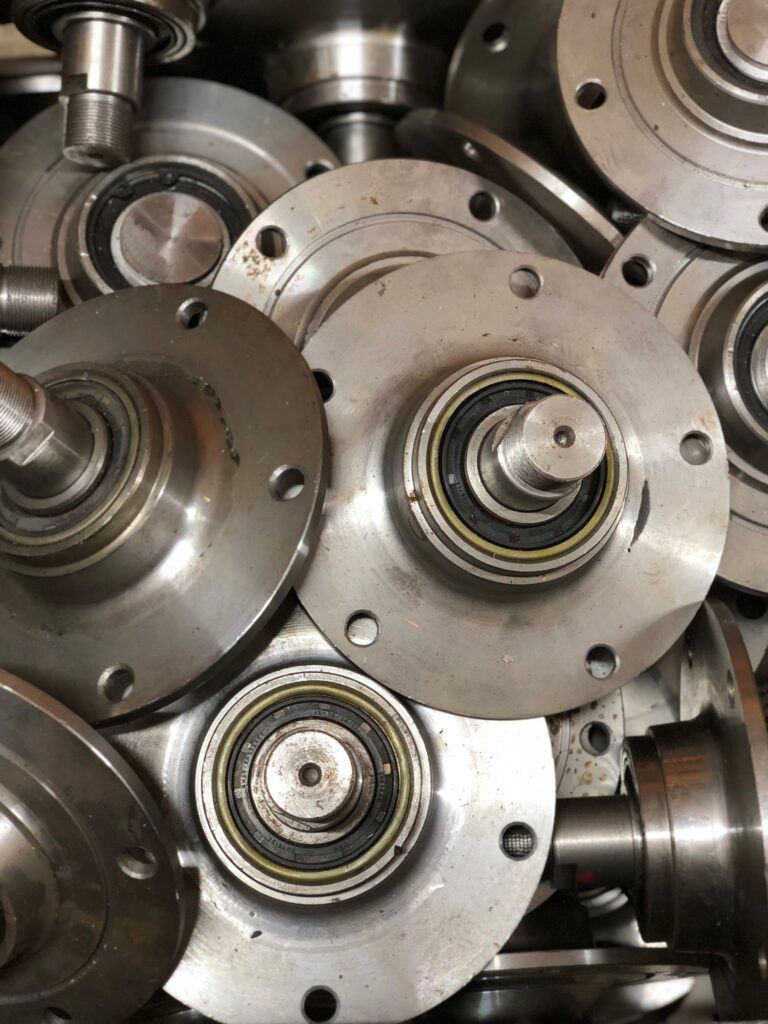

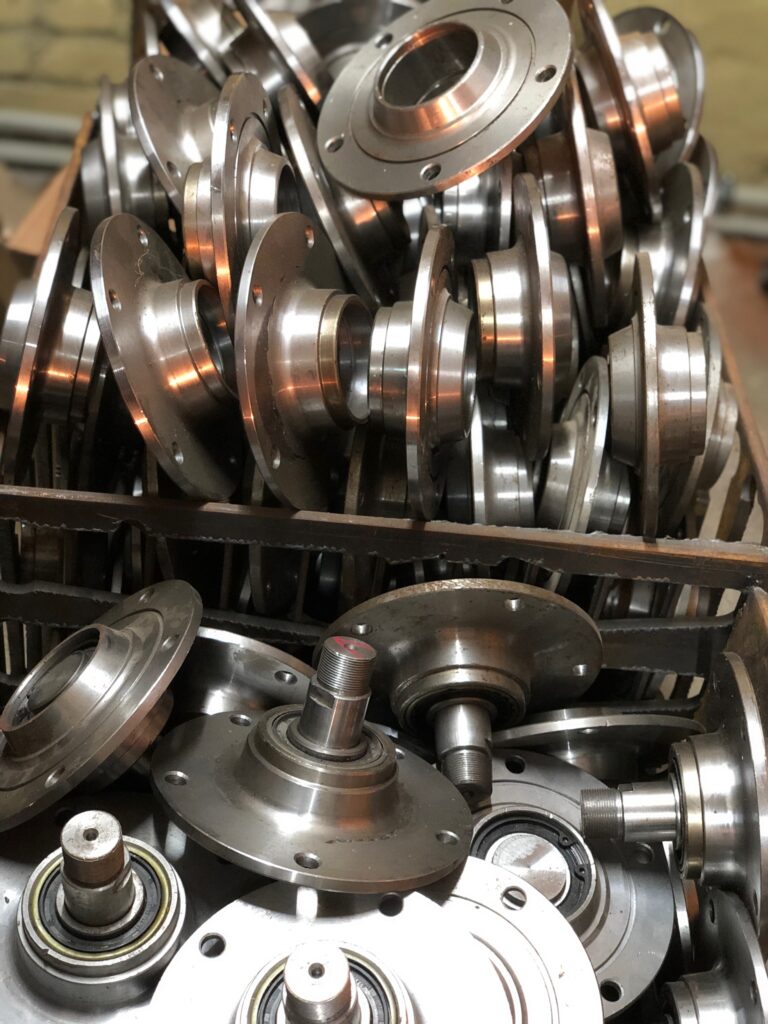

Контроль качества. Готовые узлы проверяются визуально и инструментально: посадочные размеры, соосность рабочих поверхностей, качество резьбы, состояние поверхностей после обработки. Отдельно контролируется повторяемость размеров по партии — чтобы каждый узел вставал на технику без индивидуальной подгонки.

Результат

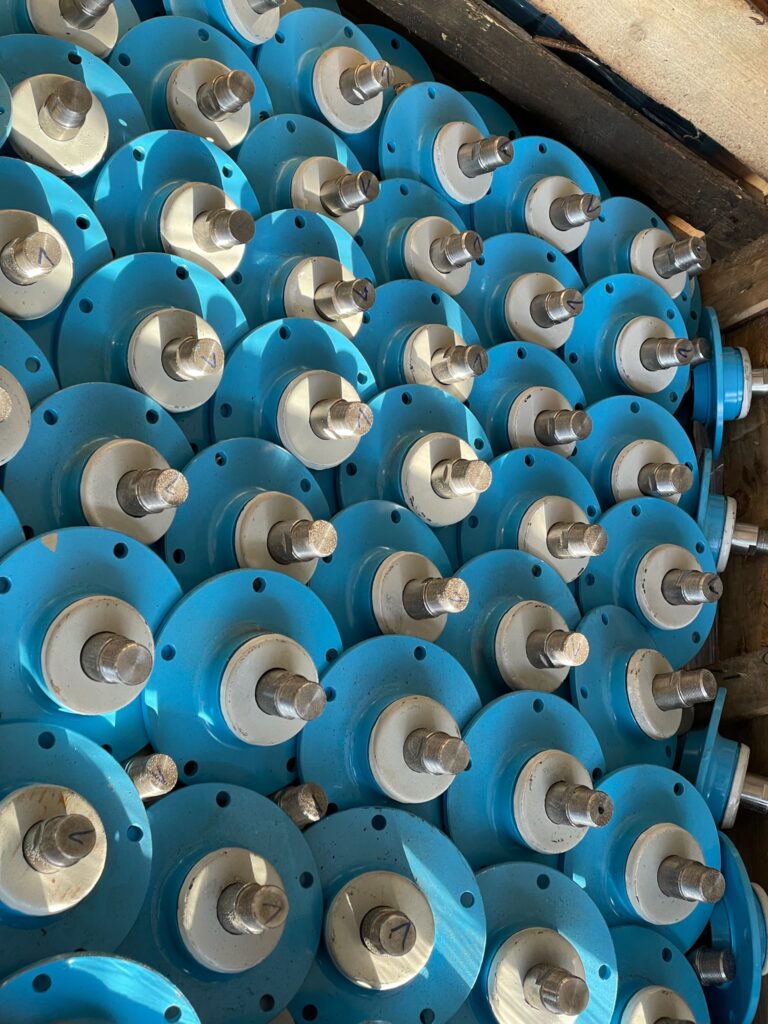

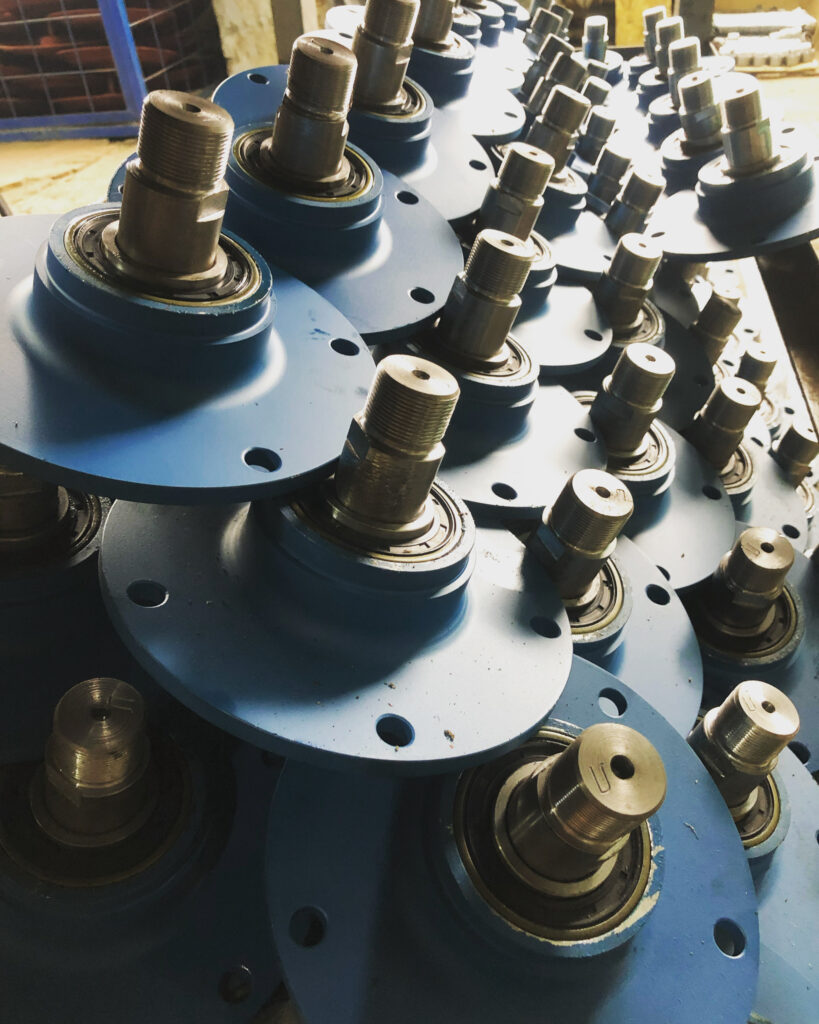

Изготовлена партия ступичных узлов для посевных агрегатов и борон Lemken Rubin — с полным циклом токарной, фрезерной и резьбонарезной обработки, рассчитанных на высокие нагрузки и длительный ресурс. Проект показывает возможность контрактного изготовления сложных узлов взамен оригинальных для импортной сельскохозяйственной техники.
