Изготовление и высокоточная токарная обработка ступиц для сельскохозяйственной техники. Обеспечиваем стабильное качество, точную геометрию и готовность деталей к дальнейшей сборке и эксплуатации.
Изготовили партию ступиц для сельскохозяйственной техники — точение корпуса, фланца и посадочных мест под подшипники, сверление отверстий под крепёж. Заказчику нужны были детали, полностью готовые к сборке узла: без доводки напильником, без подгонки на месте.
Задача заказчика
Ступица — деталь, которая в узле сельхозмашины работает на вращение и держит нагрузку от колеса или рабочего органа. Ошибка в геометрии здесь не «косметическая» — она бьёт по ресурсу подшипника и всего узла. Заказчику требовалось партийное изготовление ступиц с одинаковой геометрией от детали к детали, чтобы на сборке не было отбраковки и подгонки.
Для такой детали обязательны:
- точная геометрия посадочных мест под подшипники;
- соосность внутреннего отверстия и наружных поверхностей;
- стабильный диаметр от детали к детали в пределах партии;
- ровный, без задиров, торец фланца;
- точное расположение отверстий под крепёж по окружности;
- чистота поверхности, достаточная для последующей сборки без доработки.
Технология производства
Заготовка. Начинается всё с подготовки заготовки и выбора технологических баз. Для ступицы важно закрепить заготовку так, чтобы при точении не было биения: деталь симметричная, вращающаяся, и любое смещение оси на этом этапе потом проявится как несоосность в готовой детали.
Токарная обработка. На станке протачиваются наружная поверхность, фланец, посадочные места под подшипники и внутреннее отверстие. Это самый ответственный переход: соосность посадочных диаметров относительно оси вращения и чистота посадочных поверхностей напрямую определяют, как деталь встанет в узел и как долго прослужит подшипник. При партийном изготовлении важно, чтобы геометрия повторялась от детали к детали, а не «плавала» в пределах допуска.
Сверление и обработка фланца. На фланце выполняется разметка и сверление отверстий под крепёж — с равномерным шагом по окружности и одинаковым диаметром на всех деталях партии, чтобы ступица без проблем совпадала с ответной деталью на сборке. Торцевые поверхности фланца обрабатываются под ровное прилегание.
Контроль качества. Готовые ступицы проверяются визуально и инструментально: диаметры посадочных мест, соосность отверстия и наружных поверхностей, торцевое биение, расположение крепёжных отверстий. Для партии отдельно контролируется повторяемость размеров — чтобы любая деталь из партии подходила в узел без индивидуальной подгонки.
Результат

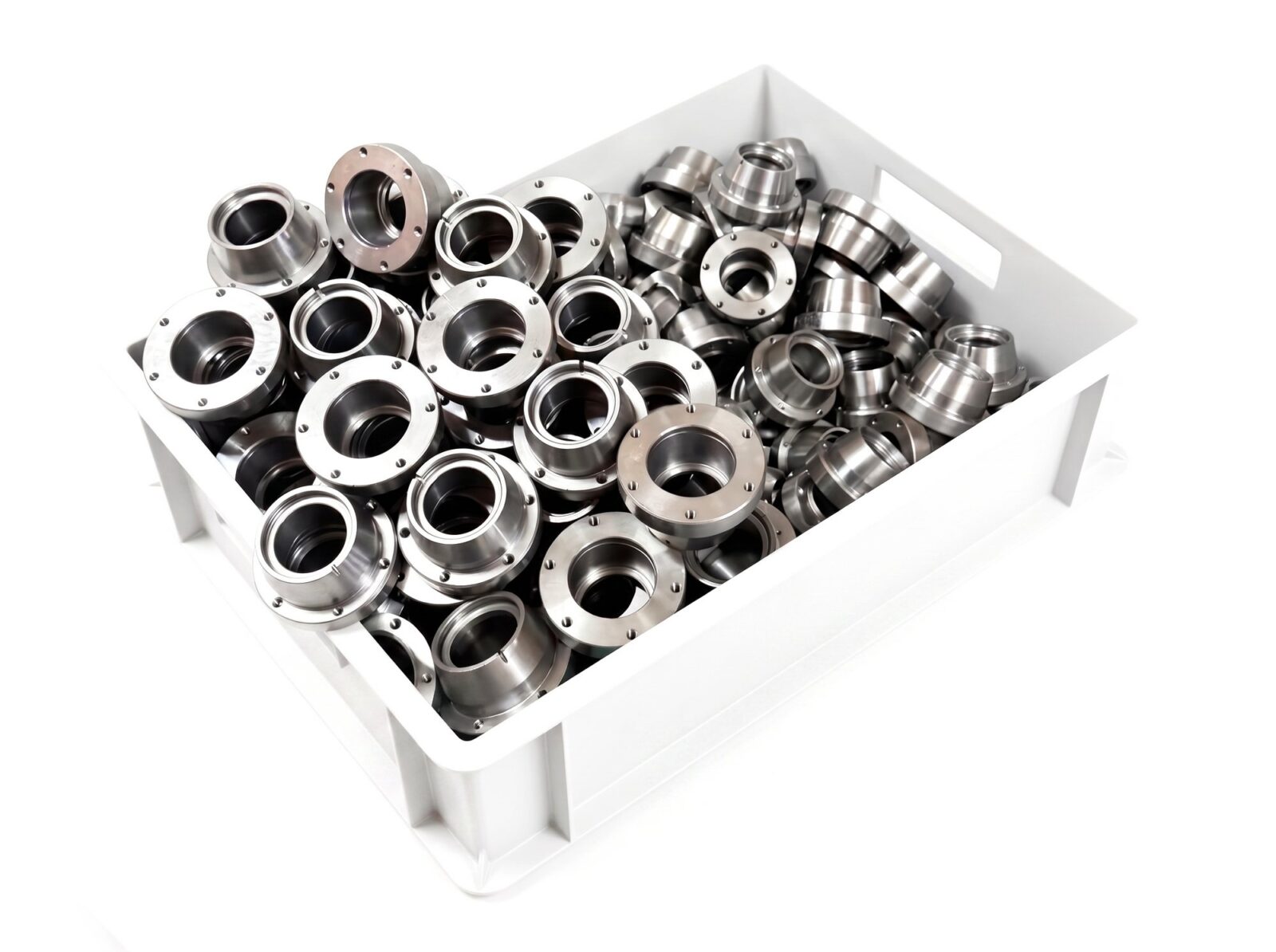

Изготовлена партия ступиц для сельскохозяйственной техники с точной геометрией посадочных мест, соосностью и одинаковыми размерами по всей партии. Детали готовы к сборке и дальнейшей эксплуатации в узле без доработки. Проект показывает возможность партийной токарной обработки ступиц и аналогичных деталей вращения с повторяемой геометрией по чертежам заказчика.
